Michael Klemm

Immer wieder dieses lästige Basissetup eines Raspberry Pis

TODO

Vorstellung Ansible

• Connections / Hosts
• Playbooks & Roles

Aber was ist mit meinen Passwörtern?

• Vorstellung ansible_vault
• Wie kann ansible_vault von mehreren Nutzern genutzt werden?

Lokale Entwicklerumgebung einrichten

• Hosts
• Secrets

OpenHAB3 mit Ansible installieren

• Notwendige Roles

Mein Repository

• Meinen Code-Tree teilen

Wer kennt nicht das Problem: man meint es gut und möchte lüften und dann vergisst man das offene Fenster. Kein Problem bei hohen Plus-Graden aber was ist im Winter bei Minus-Graden und laufender Heizung. Dies ist nicht nur eine Umweltsünde sondern macht die Wohnung auch ganz schön ungemütlich.

Aus diesem Grund habe ich mir die Zeit genommen um die bereits vorhandenen Fenstersensoren in ein Programm einzubinden, welches den Nutzer (also mich und alle im Haushalt) nach einer gewissen Zeit und vor allem periodisch über offene Fenster zu benachrichtigen.

Bridge openweathermap:weather-api:weather "OpenWeatherMap Account"
[
  apikey="...",
  refreshInterval=10,
  language="de"
]
{
    Thing weather-and-forecast local "Lokales Wetter"
    [
      location="48.118436,11.618119",
      forecastHours=0,
      forecastDays=0
    ]
    Thing onecall-history local "Lokale Historie"
    [
      location="48.118436,11.618119",
      forecastHours=0,
      forecastDays=0
    ]
    Thing onecall local "Lokales Wetter 2"
    [
      location="48.118436,11.618119",
      forecastHours=0,
      forecastDays=0
    ]
}

Switch contactWatchState "Fensterüberwachung" <window>
Switch contactWatchReset "Zurücksetzen" <button>

Number contactWatchTriggerTimer "Alarmtimer" <time>
Number contactWatchAlertSleep "Sleep between alerts in s" <time>

Number:Temperature contactWatchTriggerTemperature "Schwelle Außentemperatur [%.1f °C]" <temperatur>
Number:Temperature currentLocalTemperature "Aktuelle Temperatur [%.1f %unit%]" <temperature>
{
  channel="openweathermap:weather-and-forecast:weather:local:current#temperature"
}

Group ContactWatch "Gruppe zu überwachender Fenster"

Switch contactSimulation "Fenstersimulation" <window> (ContactWatch)

import java.util.Map
import java.time.Duration

val String loggerName = "ContactWatch"
var Map<String, ZonedDateTime> contactRegistry = newHashMap
var Map<String, ZonedDateTime> lastAlerts = newHashMap

rule "Register contact that got opened"
when
  Member of ContactWatch changed from CLOSED to OPEN or
  Member of ContactWatch changed from OFF to ON
then
  contactRegistry.put(triggeringItemName, new DateTimeType().getZonedDateTime())
  lastAlerts.remove(triggeringItemName)
  logError(loggerName, "Contacts {} now {}. {} contacts registered", triggeringItemName, newState, contactRegistry.size())
end

rule "Unregister contact that got closed"
when
  Member of ContactWatch changed from OPEN to CLOSED or
  Member of ContactWatch changed from ON to OFF
then
  contactRegistry.remove(triggeringItemName)
  lastAlerts.remove(triggeringItemName)
  logError(loggerName, "Contacts {} now {}. {} contacts registered", triggeringItemName, newState, contactRegistry.size())

end

rule "Reset contacts and system"
when
  Item contactWatchReset changed from OFF to ON
then
  logWarn(loggerName, "Reset requested. Will now reboot Max Cube and reset contacts")
  contactRegistry.clear()
  lastAlerts.clear()
  val maxCubeActions = getActions("max-cube", "max:bridge:cube")
  val Boolean success = maxCubeActions.reboot()
  logWarn(loggerName, "Reset requested with result {}", success)
  contactWatchReset.postUpdate(OFF)
end

rule "Check and alert opened contact state"
when
    Time cron "*/5 * * * * ?"
then
  val ZonedDateTime now = new DateTimeType().getZonedDateTime()
  val Integer triggerMinutes = (contactWatchTriggerTimer.state as Number)
  val Integer sleepSeconds = (contactWatchAlertSleep.state as Number)
  val Double triggerTemperature = (contactWatchTriggerTemperature.state as QuantityType<Number>).doubleValue
  val Double currentTemperature = (currentLocalTemperature.state as QuantityType<Number>).doubleValue
  val Boolean active = (contactWatchState.state == ON)
  logDebug(loggerName, "state={}; currentTemp={}; triggerTemp={}", active, currentTemperature, triggerTemperature)

  if (active && currentTemperature <=triggerTemperature)
  {
    for (Map.Entry<String, DateTimeType> openContact : contactRegistry.entrySet())
    {
      val Integer openSinceMinutes = Duration.between(openContact.getValue(), now).getSeconds() / 60
      logDebug(loggerName, "triggerMinutes={}; openSinceMinutes={}", triggerMinutes, openSinceMinutes)
      if (openSinceMinutes >= triggerMinutes)
      {
        var Boolean triggerAlert = true
        val lastAlert = lastAlerts.get(openContact.getKey())
        if (lastAlert !== null)
        {
          val Integer lastAlertBehindSeconds = Duration.between(lastAlert, now).getSeconds()
          if (lastAlertBehindSeconds < sleepSeconds)
            triggerAlert = false
        }
        if (triggerAlert)
        {
          lastAlerts.remove(openContact.getKey())
          lastAlerts.put(openContact.getKey(), now)
          val String msg = "Kontakt " + openContact.getKey() + " offen seit " + openSinceMinutes + " Minuten."
          sendNotification("michael@klemm-dachau.de", msg)
          logWarn(loggerName, msg)
        }
      }
      else
      {
        lastAlerts.remove(openContact.getKey())
      }
    }
   }
end

Ja ich weiß, ein Cluster besteht aus vielen Nodes. Nichtsdestotrotz ist das Konzept eines Clusters wirklich gut, so dass ich dies auch gerne auf einem einzigen Raspberry (aka Node) aufsetzte. Wer will kann das natürlich auch beliebig erweitern. Zunächst geht es mir dabei aber darum die Funktionsweise und die vorhandenen OpenSource-Werkzeuge vorzustellen.

Motivation

• Sauberes setup
• Wechsel zwischen Instanzen

Docker

Docker Swarm

Portainer

Traefik

Praxisteil

Stacks, Applications und Services anlegen und verwalten

MariaDB Image für den Raspberry bauen

Anforderungen

Warum keine Fertiglösung?

Lessons learned:

• Niemals ein Array auf nicht eindeutigen Identifiern anlegen wie z.B. /dev/sda. Bei meinem USB Laufwerken hatte dies fatale folgen.

Raid 5 mit 3 x HDDs + 1 x SSD

CACHE_DISK=/dev/disk/by-id/usb-SanDisk_SSD_PLUS_480GB_152D00539000-0:3

DATA_DISK_1=/dev/disk/by-id/usb-SAMSUNG_HD154UI_152D00539000-0:0
DATA_DISK_2=/dev/disk/by-id/usb-SAMSUNG_HD154UI_152D00539000-0:1
DATA_DISK_3=/dev/disk/by-id/usb-SAMSUNG_HD154UI_152D00539000-0:2

DATA_RAID_LABEL=raid-data
DATA_RAID_NODE=/dev/md/${DATA_RAID_LABEL}

VOLUME_GROUP=vg1
LOGICAL_VOLUME_PREFIX=lv_data1

CACHE_MODE=writeback

hdparm -W1 ${CACHE_DISK}

hdparm -W0 ${DATA_DISK_1}
hdparm -W0 ${DATA_DISK_2}
hdparm -W0 ${DATA_DISK_3}

mdadm --create ${DATA_RAID_LABEL} --level=5 --raid-devices=3 ${DATA_DISK_1} ${DATA_DISK_2} ${DATA_DISK_3}
mdadm --detail --scan ${DATA_RAID_NODE} >> /etc/mdadm.conf

pvcreate ${DATA_RAID_NODE}
pvcreate ${CACHE_DISK} # is this required?

vgcreate ${VOLUME_GROUP} "${DATA_RAID_NODE}" "${CACHE_DISK}"

lvcreate  --size 1500G  --name ${LOGICAL_VOLUME_PREFIX}             ${VOLUME_GROUP}   "${DATA_RAID_NODE}"
lvcreate  -L 450G   --name ${LOGICAL_VOLUME_PREFIX}_cache       ${VOLUME_GROUP}   "${CACHE_DISK}"
lvcreate  -L 1.6G   --name ${LOGICAL_VOLUME_PREFIX}_cache_meta  ${VOLUME_GROUP}   "${CACHE_DISK}"

lvconvert \
  --type cache-pool \
  --cachemode ${CACHE_MODE} \
  --poolmetadata ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache_meta \
  ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache

lvconvert \
  --type cache \
  --cachepool ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache \
  ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}

Testing mit 1 x HDD + 1 x SSD

CACHE_DISK=/dev/sde
DATA_DISK_1=/dev/sdd

VOLUME_GROUP=vg1
LOGICAL_VOLUME_PREFIX=lv_data1

CACHE_MODE=writeback

hdparm -W1 ${CACHE_DISK}
hdparm -W0 ${DATA_DISK_1}

pvcreate ${DATA_DISK_1}
pvcreate ${CACHE_DISK} # is this required?

vgcreate ${VOLUME_GROUP} "${DATA_DISK_1}" "${CACHE_DISK}"

lvcreate  -L 1400G  -n ${LOGICAL_VOLUME_PREFIX}             ${VOLUME_GROUP}   "${DATA_DISK_1}"
lvcreate  -L 450G   -n ${LOGICAL_VOLUME_PREFIX}_cache       ${VOLUME_GROUP}   "${CACHE_DISK}"
lvcreate  -L 1.6G   -n ${LOGICAL_VOLUME_PREFIX}_cache_meta  ${VOLUME_GROUP}   "${CACHE_DISK}"

lvconvert \
  --type cache-pool \
  --cachemode ${CACHE_MODE} \
  --poolmetadata ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache_meta \
  ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache

lvconvert \
  --type cache \
  --cachepool ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache \
  ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}

Partitioning and mount

fdisk /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX} <<EOF
g
n
1

w
EOF
partprobe /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX}
mkfs.ext4 /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX}p1
mount /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX}p1 /mnt/data

Testen von Performance und Caching

dd

Undo steps

fdisk /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX} <<EOF
g
w
EOF
partprobe /dev/mapper/${VOLUME_GROUP}-${LOGICAL_VOLUME_PREFIX}

lvconvert --splitcache ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}
lvremove ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}
lvremove ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache
lvremove ${VOLUME_GROUP}/${LOGICAL_VOLUME_PREFIX}_cache_meta
vgremove ${VOLUME_GROUP}
pvremove ${DATA_RAID_NODE}
pvremove ${CACHE_DISK}

Raspberry

# Create large/slow data volume on mechanical disk
pvcreate /dev/sdb
vgcreate vg-data /dev/sdb
lvcreate --name data -l 100%FREE vg-data /dev/sdb
mkfs.ext4 /dev/vg-data/data
mount /dev/vg-data/data /media/data/

# Create smaller/fast volume to store random access data (e.g. mysql DB and docker volumes)
pvcreate /dev/sda
vgextend vg-data /dev/sda
lvcreate -L 100G -n docker vg-data /dev/sda
mkfs.ext4 /dev/vg-data/docker

# Use the remaining free disk space on fast volume to create disk cache for large volume
lvcreate --name data-cache --type cache-pool -l 100%FREE vg-data /dev/sda
lvconvert --type cache --cache-pool data-cache --cachemode writeback vg-data/data

Aktivieren / Deaktivieren

lvconvert --splitcache vg-data/data
lvconvert --type cache --cachemode writethrough --cachepool cache vg-data/data

🔧 Ziel

Ein energieeffizientes, zuverlässiges System, das:

• den Raspberry Pi periodisch oder manuell startet
• bei Bedarf nach abgeschlossener Arbeit automatisch wieder abschaltet
• zwischen Dauerbetrieb, Wartungsbetrieb und Alarmbetrieb unterscheidet
• bei Einbruch oder Störung im Alarmmodus zuverlässig meldet
• mit dem Raspberry Pi über eine serielle Schnittstelle (UART) kommuniziert
• nicht einfach durch einen Schalter deaktivierbar ist

⚙️ Systemkomponenten

⚡ Spannungs- & Pegelkompatibilität

Empfehlung: Pegelwandler oder Spannungsteiler für ATtiny TX → Pi RX.

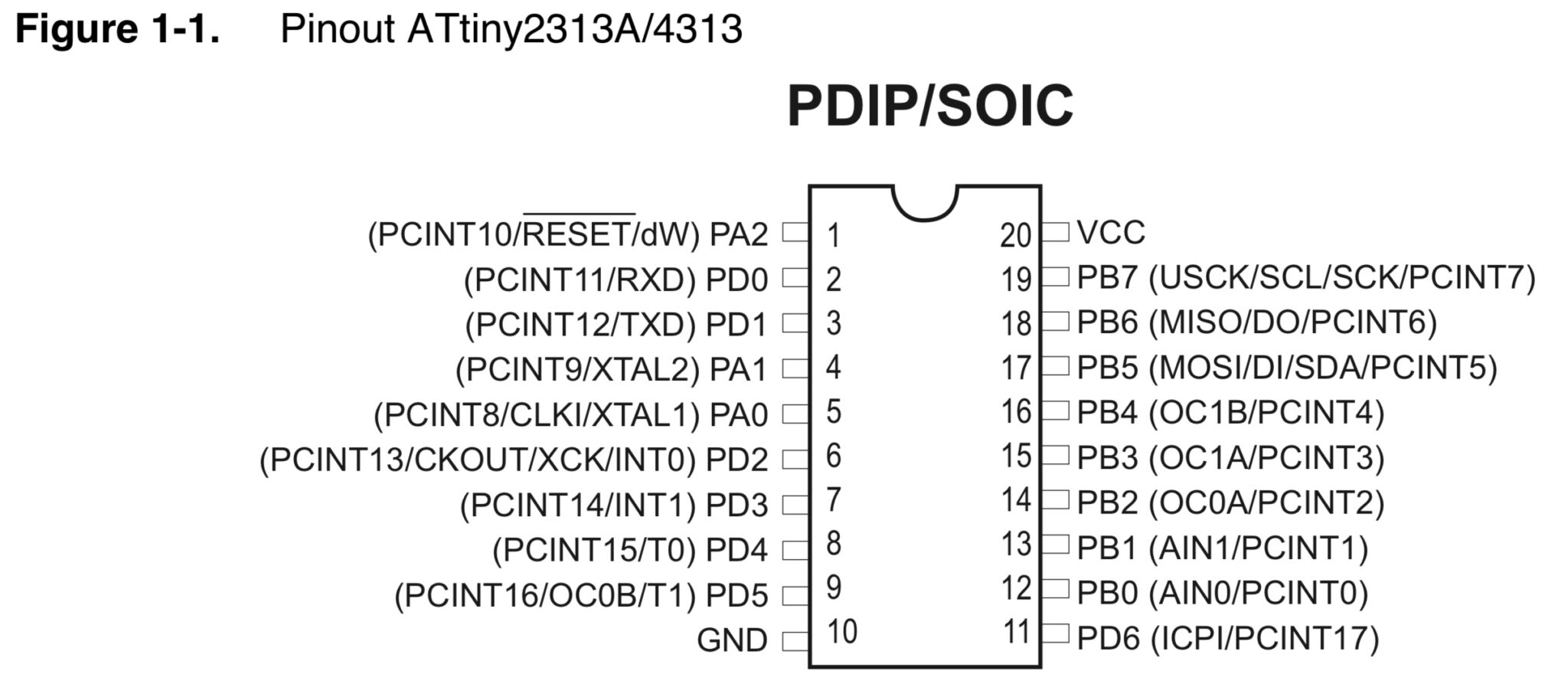

🔌 GPIO-Zuordnung am ATtiny4313

🔄 Zustände & Übergänge

stateDiagram-v2
    [*] --> Init
    Init --> Periodic : Timerstart
    Init --> Permanent : Taster (lang)
    Init --> Alarm : Taster (doppelklick) oder EEPROM
    Periodic --> Shutdown : Timer abgelaufen
    Permanent --> Shutdown : Kommando vom Pi
    Alarm --> Shutdown : Alarm quittiert & Pi gibt frei
    Alarm --> AlarmTrigger : Alarmkontakt geöffnet
    AlarmTrigger --> Shutdown : Meldung an Pi gesendet
    Shutdown --> [*] : Power-Off Pi

📋 Zustandstabelle

🔐 Sicherheit & Sabotageschutz

• Kein Kippschalter deaktiviert das System – nur Taster mit Logik
• Alarm wird nicht vom Pi allein steuerbar deaktiviert
• ATtiny „besitzt“ die Kontrolle über Power & Modus
• Zustand kann im EEPROM gespeichert werden, um Neustarts zu überleben

🔧 ISP-Anschlussbelegung (für Programmierung des ATtiny4313)

Programmierbar z. B. über USBasp oder Arduino as ISP.

📶 UART-Protokoll (minimal)

Pi → ATtiny:

• STATUS=OK → Lebenszeichen
• SHUTDOWN → Fahr herunter
• MODE? → Fragt den aktuellen Modus ab

ATtiny → Pi:

• MODE=PERIODIC|PERMANENT|ALARM
• ALARM=TRIGGERED
• SHUTDOWN → Power-Off in x Sekunden

📦 Optionen für die Umsetzung

• Serielle Kommunikation über /dev/serial0
• ATtiny Code via Arduino IDE oder avr-gcc
• Raspberry Pi Service überwacht UART / sendet STATUS regelmäßig
• Fehlermeldung & Shutdown bei Inaktivität oder Alarmereignis

Wenn du möchtest, kann ich dir im nächsten Schritt liefern:

• Einen vollständigen KiCad-Schaltplan
• Den Arduino-Code für den ATtiny4313
• Ein Beispiel für das Python-Monitoring am Pi
• EEPROM-gestützte Modusverwaltung

Sag mir einfach, womit du weitermachen willst.

Ziel: Extrem Energieeffizienter Betrieb eines Raspberry Pi im Wohnwagen inkl. zyklischem Start, Alarmüberwachung. Übertragung Systemstatus und Alarme an Backend/Smartphone über Wi-Fi oder LTE.

🔋 Stromversorgung & Energieoptimierung

• Versorgung: 12 V LiFePO₄-Akku mit 200Ah
• Regler: 3.3 V MP1584 für den ATmega328P
• Raspberry Pi 4: Strom wird über MOSFET Treiber nur bei Bedarf aktiviert. Buck converter 5V 10A
• RTC-Modul (DS3231): Weckt ATtiny4313 periodisch via Interrupt (ca. 3 µA Standby)
• MPU-Modul
• Keypad zur Pin-Eingabe
• RFID Karte zum Aktivieren/deaktivieren
• Alarmsirene und kleiner Piezo zum quittieren
• Verteiltes System von ATmega328P die über 4-Draht verbunden sind (Wakeup-Line von main and die nodes, Alarm-Line von Nodes an Main, 2 x A/B für RS485 Kommunikation)
• Gesamtsystem im Sleep: <30 µA Stromverbrauch mit aktivem Watchdog

Arduino Main

ATmega328P hat 3 PCINT Gruppen jeweils für die Bänke B, D und D:

Wichtige Kriterien für die Wahl der Pin:

• Möglichst viele Interrupteingänge in meiner Hand
• Hardware-Interrupts sollen für Taster genutzt werden um Debouncing zu ermöglichen
• Interrupt von der Peripherie (RTC, MPU, RFID, PIR) können auf einen gemeinsamen PCINT Vector wenn notwendig.
• Die Software Serial benötigt einen Interrupt auf dem RX pin. Damit ist die Gruppe nicht mehr für andere Interrupts in Code außerhalb von Software Serial (oder auch andere Instanzen von Software Serial) nutzbar.
• Da zwei Software Serial eingesetzt werden, sind das schon zwei PCINT vectoren die nicht genutzt werden können. Daher wählte ich die PINs so dass auf den Gruppen eh bereits viele Standardfunktionen wie HW-Serial, SPI, I2C, Xtal genutzt werden.
• Daher Port / PCINT2_vect für Eingänge, wodurch ich auf zusätzliche 4 zusätzliche IRQ Eingänge (PD4-PD7) komme. Zum Vergleich: Da SPI genutzt wird hätte PCINT0_vect / PortB nur 2 IRQ Pins.

🧠 Betriebs- und Alarmzustände

🔁 operatingMode

• Off: Kein Betrieb
• Periodic: Pi startet durch RTC-Alarme (zyklisch)
• On: Pi bleibt dauerhaft an
• Alert: Alarm wurde ausgelöst

stateDiagram-v2
    [*] --> off
    off --> alert: Alarm-In
    off --> periodic: RTC event
    off --> on: Button
    periodic --> on: Button
    periodic --> on: (PI) set_state
    periodic --> alert: Alarm-In
    periodic --> off: (PI) ack_shutdown
    on --> alert: Alarm-In
    on --> off: (PI) ack_shutdown
    alert --> on: (PI) quit_alert

Ausgangslogik:

Event- / Status-Matrix

🚨 alarmMode

• Disarmed: Alarmüberwachung aus
• Armed: Überwachung aktiv

🔄 Zustandsübergänge

💬 Serielles Protokoll (UART)

Baudrate: 9600 bps
Pegel: 3.3 V TTL (direkt kompatibel mit Raspberry Pi)

RPi → ATtiny:

set_mode periodic
set_alarm armed
set_next_cycle 06:00:00
shutdown

ATtiny → RPi:

status armed
shutdown

⏱️ LED mit Watchdog-Timer

• LED blinkt alle 30 Sekunden für ca. 100 ms
• Getriggert durch Watchdog Interrupt + Softwarezähler
• Kein Sleep-Ausfall, Stromverbrauch bleibt gering

🔧 ISP-Anschluss für Programmierung

Bewegungsmelder an einen Wi-Fi RGB(WW/CW) LED-Controller anbinden

Für mein Badezimmer finde ich doch mein normales Licht etwas hell, weshalb eine indirekte LED Beleuchtung her musste die auch in der Farbe variabel einstellbar ist. Alles kein Hexenwerk aber es sollte auch mit meiner bestehenden OpenHAB 3 über alle Inputs steuerbar sein und ein schönes Nachlicht hergeben damit man auch Nachts sicher unterwegs ist ohne zu stark aufzuwachen.

Somit waren die Anforderungen recht schnell klar:

• Gute Anbindung an OpenHAB (3)
• Viel Power um auch lange LED Strips verwenden zu können
• Möglichst gutes Privacy Verhalten (schließt das China-Zeugs aus)
• Es sollte nur bei Bedarf leuchten (z.B. mit Bewegungsmelder)

Nun gibt es bei Amazon einige Wi-Fi RGB LED Controller die alle vielversprechend aussahen. All diese Controller basieren auf mehr oder weniger dem gleichen Chipsatz ESP8266 auf welchem es eine breite Masse an alternativer Firmware gibt. Für mich ist der Tasmota die Wahl der Dinge, aber es gibt bestimmt auch andere gute Derivate. Mit ESPurna habe ich jedoch keine gute Erfahrung gemacht.

Mit dieser alternativen Firmware ist bereits der erste große Schritt gemeistert und die No-Privacy China-Firmware kann entfernt werden. Zudem bietet diese Firmware die Möglichkeit für eigene Erweiterungen (“Rules” / Scripting) und kann über MQTT angesteuert werden.

Für meine Verwendung habe ich einen größeren Controller ausgewählt, da dieser viel Power bietet, Schraubterminals besitzt und im Gehäuse genügend Platz zum basteln und. tüfteln ist.

Nun kommen wir aber zum interessanten Teil der Arbeit: Und zwar soll das Licht ja auch nicht die ganze Nacht leuchten und nur bei Bedarf angehen. Und zwar das nur für die Nacht.

Dazu kommen ein paar zusätzliche Anpassungen dazu:

• Ein Bewegungsmelder muss an den LED Controller angebunden werden um Bewegungen in der Umgebung wahrzunehmen
• Die Controllersoftware muss erweitert werden um die LEDs bei Bewegung einzuschalten und für eine bestimmte vorkonfigurierte Zeitspanne eingeschaltet. Dieser Teil sollte auch deaktivierbar (Tag/Nacht) sein.
• In OpenHAB gibt es über das Astro Binding für den aktuelle Standort minutengenaue Angaben zum Sonnenunter- und -aufgang. OpenHAB soll so erweitert werden, so dass dieses die Steuerung im Controller zum richtigen Zeitpunkt aktiviert (Sonnenuntergang) und deaktiviert (Sonnenaufgang) wird.

PIR Sensor an den Wi-Fi RGB LED-Controller anbinden

TODO

Ich habe mich für die PIR-Sensoren AM312 (z.B. als 5er-Pack bei Amazon) entschieden das diese mit 3,3 V ausreichend versorgt werden und einfach einen Schließerkontakt bei Bewegung haben. Nachteil gegenüber einigen anderen ist, dass diese nicht einstellbar sind. Für diesen Use-Case sollte dies aber nicht von belang sein.

Auf der Unterseite des LED-Controllers befinden sich einige Pins die zum flashen aber auch zum herausführen der Stromversorgung genutzt werden können

Die Stiftleiste die auf IO, RX und TX geht ist ausschließlich temporär zum erstmaligen Flashen der Tasmota Firmware gedacht und wird anschließend wieder entfernt.

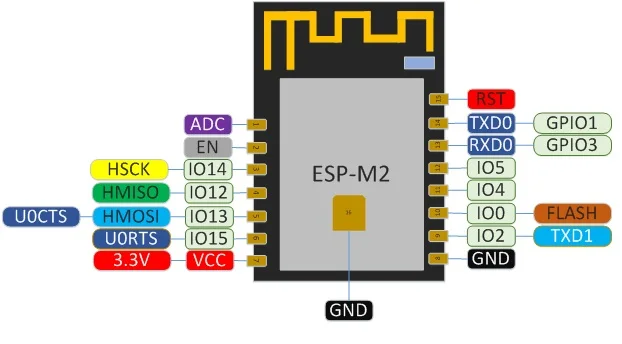

Nun muss noch ein Plätzchen für den Sense-PIN des PIR Moduls gefunden werden. Hierfür habe ich den GPIO 4 ausgewählt da dieser anscheinend noch nicht belegt ist (siehe Grafik)

Dieser wird auf der Vorderseite direkt an das ESP Breakout-Board angelötet

Falls nicht nur RGB sondern auch WW (Warm White) bzw. CW (Cold White) angebunden werden soll, müssen diese GPIOs auch noch konfiguriert werden. Es empfiehlt sich aber nur die benötigten Ausgänge zu konfigurieren, da Tasmota anhand der Konfiguration die Farben mischt.

Anpassung Software auf dem Controller

Die Anpassung auf dem LED Controller habe ich in zwei Rules aufgeteilt. Dies kommt daher dass sich Rules einfach ein- und ausschalten lassen und ich damit die ganze Funktion (“schalte Licht bei Bewegung an”) ausschalten kann während noch notwendige Funktionalitäten in der anderen Rule aktiv sind. Eine Rule setze ich also zur Beobachtung des Status, wie z.B. Events/Veränderungen die über MQTT oder des ablaufenden Timers ein, also die Funktionen die immer aktiv sein sollen.

RULE2
ON event#PIR1-STATE==?
DO
 VAR1 %value%
ENDON
ON event#PIR1-TIMEOUT>0
DO
 VAR2 %value%
ENDON
ON VAR1#State==?
DO BACKLOG
 RULE3 %value%;
 Publish stat/%topic%/PIR1-STATE %value%
ENDON
ON VAR2#State>0
DO
 Publish stat/%topic%/PIR1-TIMEOUT %value%
ENDON
ON Rules#Timer==3
DO
 Power1 OFF
ENDON

Man sieht hier gut dass die Rule3 je nach Zustand von Var1 gesetzt wird. Var1 nutze ich somit zum (de)aktivieren der Bewegungsmelderfunktion. Diese Variable wird wiederum von dem MQTT Event “PIR1-STATE” verändert. Zudem wird das Licht ausgeschalten wenn der Timer 3 abläuft.

Eine weitere Rule soll rein auf die Bewegungen lauschen und somit auf Veränderungen an dem GPIO 4, welcher durch die vorige Konfiguration auf “Switch1” gemapped wurde. Die Veränderungen werden auch über MQTT announced und wenn der Switch1 auf ON geht (== Bewegung erkannt) wird zusätzlich Timer 3 auf die in Var2 festgelegte Zeit gesetzt. Dadurch kann man einen Nachlauf nach der zuletzt erkannten Bewegung sicherstellen.

RULE3
ON Switch1#State==ON
DO BACKLOG
 Power1 %value%;
 RuleTimer3 %VAR2%;
 Publish stat/%topic%/PIR1-MOTION %value%
ENDON
ON Switch1#State==OFF
DO
 Publish stat/%topic%/PIR1-MOTION %value%
ENDON

Im folgenden noch einige Standardwerte die einmalig definiert werden sollten. Der Rest kann dann über MQTT gesteuert werden.

BACKLOG
 RULE2 ON;
 RULE3 OFF;
 VAR1 OFF;
 VAR2 300;

Um zu verhindern dass Switch_1 den zugeordneten Output (Power) ansteuert und dass der Switch nur unserer Rule zur Verfügung steht muss die folgenden Option gesetzt werden:

SetOption114 1

Da standardmäßig die Konfiguration für einen Switch auf “Toggle” gestellt ist, wir aber in unserer Rule ein ON/OFF erwarten muss das Switch-Verhalten umgestellt werden:

SwitchMode 1

(De-)Aktivierung des Bewegungsmelders bei Sonnenuntergang / Sonnenaufgang

TODO

val String loggerName = "SunsetSunriseRules"

rule "Sunrise handler"
when
  Channel "astro:sun:local:rise#event" triggered START
then
    //bad_led_motion_detection.postUpdate(OFF)
    bad_led_motion_detection.sendCommand(OFF)
    logError(loggerName, "Run sunrise handler")
end

rule "Sunset handler"
when
    Channel "astro:sun:local:set#event" triggered START
then
    //bad_led_motion_detection.postUpdate(ON)
    bad_led_motion_detection.sendCommand(ON)
    logError(loggerName, "Run sunset handler")
end

Damit die zuvor definiert Rule funktioniert, müssen natürlich die Things und Items entsprechend in OpenHAB definiert sein.

Immer wieder ärgere ich mich wenn ich neue Passbilder brauche. Zwar ist eine Foto selbst schnell gemacht, aber die Vorbereitung für das Drucken ist immer wieder eine nervige Angelegenheit. Wie groß muss das Foto gleich wieder sein? Wie bekomme ich es hin das am Fotodrucker genau diese Größe am Ende rauskommt? Macht der Fotodrucker mein Foto etwas größer und in welchem Maße?

Bislang bemühte ich dazu Gimp und einen Taschenrechner. Nachdem ich nun das Tool montage kenne, habe ich ein kleines wrapper script geschrieben um diese Schritte automatisiert zu machen.

Manuelle Schritte:

1. Foto machen und auswählen
2. Foto zuschneiden nach der Maske für Passfotos (kinder) und dem Verhältnis 35:45
3. Evtl. Lichtverhältnisse (Helligkeit/Kontrast/…) optimieren
4. Bestimmen der Druckgröße. Bei dm ist z.B. das Standardformat am Fotodrucker 10x15cm

Schritte die das Programm übernimmt:

1. Auslesen der Auflösung und Maße aus dem Foto / der Quelldatei
2. Bestimmen der Auflösung der Zieldatei so dass das Foto mit der optimalen Qualität eingefügt wird.
3. Berechnung der horizontalen und vertikalen Rahmen so genau 2 auf 2 Passfotos auf das Zielfoto passen.
4. Einfügen der Fotos mittels dem Tool montage

Hier das Script für MacOS / ZSH:

#!/usr/bin/env zsh

# Groesse in cm des Zielformats
PHOTO_W=10
PHOTO_H=15

WORK_DIR=$(pwd)
SCRIPT_DIR=$(cd $(dirname $0) && pwd)

if [[ -z "$1" ]]; then
  echo "No input file given. Usage: $0 <IMG>"
  exit 1
fi

IMAGE_IN_PATH=$(cd $SCRIPT_DIR && cd $(dirname $1) && pwd)/$(basename $1)
IMAGE_OUT_PATH=$(cd $SCRIPT_DIR && cd $(dirname $1) && pwd)/out-${PHOTO_W}x${PHOTO_H}.jpg

if [[ ! -f "${IMAGE_IN_PATH}" ]]; then
  echo "File not found: ${IMAGE_IN_PATH}"
  exit 1
fi

# Auslesen des Formats der Quelldatei
eval $(identify -format 'IMG_WIDTH=%w\nIMG_HIGHT=%h\n' ${IMAGE_IN_PATH})
echo "Using file ${IMAGE_IN_PATH} with size ${IMG_WIDTH}x${IMG_HIGHT}"

# Berechnung der horizontalen und vertikalen Rahmen
BORDER_VERT="$(echo $(( (( ${IMG_WIDTH} / 3.5 * ${PHOTO_W} ) - ( 2 * ${IMG_WIDTH} )) / 4 )) | awk '{ print int($1) }')"
BORDER_HORT="$(echo $(( (( ${IMG_HIGHT} / 4.5 * ${PHOTO_H} ) - ( 2 * ${IMG_HIGHT} )) / 4 )) | awk '{ print int($1) }')"

# Anwendung des Tools montage
montage \
  ${IMAGE_IN_PATH} ${IMAGE_IN_PATH} ${IMAGE_IN_PATH} ${IMAGE_IN_PATH} \
  -geometry ${IMG_WIDTH}x${IMG_HIGHT}+${BORDER_VERT}+${BORDER_HORT} \
  -quality 100 \
  ${IMAGE_OUT_PATH}

Das Script kann in diesem Repo gefunden werden: https://github.com/MichaelKlemm/passphoto-tools
